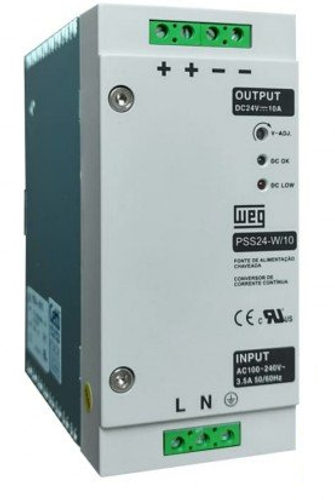

Fonte industrial para quadros elétricos modelo PSS24-W/ da WEG.
Invólucro em gaiola de Faraday em alumínio com entradas de ar par dissipar calor por convecção e pintura eletrostática. Atende projetos elétricos que precisam chavear a carga de entrada para obter fonte de alimentação elétrica em 24V CC a 10 Ampères.
Caracteristicas Tecnicas:
Marca: WEG
Fixação: Trilho DIN
Terminais: Por parafuso
Grau de Proteção IP: IP20
Normas: UL, CE, CB e RoHS
Resfriamento: por convecção
Proteção de Sobretensão: 30 a 35V
Temperatura: -25 a 70ºC a 100% de carga
Umidade do Ar: 20 a 90% sem condensação
Entrada: 2kVCA 1 min. a 20mA; 500VCC 100M¿
Saída: 500V CA 1 min. a 20mA; 500VCC 100M¿
Posição: Horizontal (vertical não recomendada)
Operação em Série e Paralelo: Somente para backup
Secção nominal dos cabos: 0,5 a 2,5 mm² (30 a 12 AWG)
Entrada - Saída: 3kVCA, 1 min. a 20mA; 500VCC 100M¿
Emissão Conduzida: Conforme a EN 55011/ EN55022-B, FCC-B
Proteção de Sobrecorrente: 110 a 150% do nominal, limitando a sobrecorrente
Resistência à Vibração: 10 a 55Hz em 2G, 1 min; 1 hora nos eixos X,Y e Z
De Entrada:
Faixa de Frequência: 47 a 63Hz
Eficiência Típica: 89% a 110V e 91% a 220V
Faixa de Tensão: 90 a 264VCA ou 125 a 370VCC
Corrente: 2,5A a 100V e 1,25A a 220V (Io = 100%)
Fator de potência típico: 0,98 para 220V e 0,93 para 110V
Corrente de partida típica (inrush - corrente de pico): 50A
De Saida:
Tensão: 24VCC
Potência: 240W
Corrente: 10 Ampères
Tempo de Espera: 20 ms a 85VCA
Flutuação de Temperatura: 360mV
Ripple (ruído máximo): 100mV (pk-pk)
Tempo de Subida Máximo: 3600 ms a 85VCA
Faixa de Ajuste de Tensão: 22,5 a 28,5VCC
Regulação: 120mV para linha e 240mV para carga
Uso Indicado:
Para chaveamento de cargas na alimentação de componentes de:
Automação industrial, comandos elétricos, controle e sinalização.

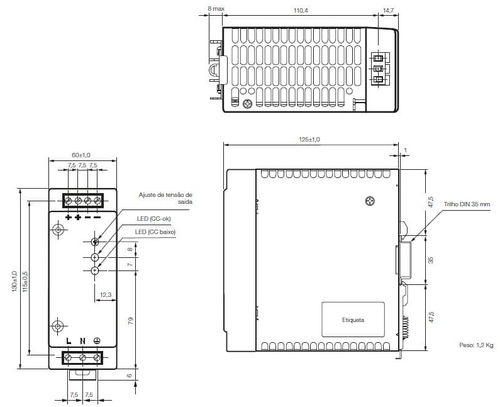

Distância mínima para instalação lado a lado: 15 mm nas laterais e 25 mm nas partes superior e inferior
Fluxo de ar: Da parte inferior para a superior (na posição horizontal em trilho DIN)
Proteção contra EMI e curto circuito na saída
Tensão de alimentação full range com seleção automática
4 terminais de saída, dois positivos e dois negativos: (+) (+) (-) (-)
Entrada monofásica, com terminais: Linha (L), Neutro (N) e Terra (símbolo gráfico)
Os terminais de entrada ficam na parte frontal inferior e os de saída na parte frontal superior da fonte.
Parte frontal com:
Acesso aos parafusos dos terminais de entrada e saída
Potenciômetro tipo trimpot para ajuste de tensão de saída
LED verde indicador de tensão de saída operacional
LED vermelho indicador de tensão de saída abaixo da especificação da fonte
Na parte traseira possui suporte para encaixe em trilho DIN 35 mm
